Пробивной пресс с глубоким вырезом серии J21 и силовой пресс

Домой / Продукты / Пробивной пресс с глубоким вырезом серии J21 и силовой пресс

Описание продуктов

Основные характеристики:

1. J21 series Open Eccentric Presses is a general-purpose presses, suitable for forming, blanking, punching, bending and other cold stamping process.
2. Литой фюзеляж C-образной рамы, максимальная жесткость и минимальное отклонение для точных деталей и длительного срока службы инструмента. корпус можно наклонять, высокая жесткость и меньшая деформация Компактность. Толстые пластины и большие колонны обеспечивают вам стабильную платформу, необходимую для вашего требовательного приложения.
3. Машина использует жесткую повернутую муфту сцепления, жесткую и хорошо поддерживаемую. Муфта обеспечивает непрерывный ход для массового производства.
4. Коленчатый вал изготовлен из специальной легированной стали, обработан с высокой точностью и установлен в бронзовых втулках для плавной работы, увеличения срока службы и точности.
5. Маховик соответствующего размера изготовлен из высококачественного чугуна для накопления и высвобождения достаточной энергии для операций прессования и правильно сбалансирован для плавного хода.
6. Шестерни стальные литые или сборные. Зубья шестерни изготавливаются на прецизионном зубофрезерном станке.
7. Машина управляется обеими руками с помощью кнопки и ножного переключателя: защита от привязывания, неповторяющееся управление с кольцевыми ограждениями; соответствует OSHA.
8. Защитное ограждение и защитная блокировка для обеспечения безопасности эксплуатации. Имеют подвижный одноручный педальный переключатель, простой в эксплуатации.

Size Information

Характеристики
Единица измерения
JH21-25
JH21-45
Тип
ЧАС
S
ЧАС
S
Номинальная сила
КН
250
450
Номинальный ход
мм
3
3
4
4
Скользящий ход
мм
50
80
70
120
Slide Strokes Per Minute
Фиксированный
мин-1
125
100
95
80
Переменная
75-150
60-120
65-115
50-95
Maximum Die Set Height
мм
265
250
295
270
Регулировка высоты штампа
мм
50
60
Между центром слайда и рамкой
мм
210
225
Columns Distance
мм
450
515
Bottom size of slide
L×R
мм
360
400
F×B
мм
250
340
Shank Hole Size
Dia
мм
40
50
Depth
мм
50
60
Bolster size
L×R
мм
720
825
F×B
мм
400
440
Blanking Hole Diameter
мм
150
150
Толщина валика
мм
80
110
Bolster Surface Height
мм
780
800
Overall Dimensions
F×B
мм
1500
1585
L×R
мм
945
1075
ЧАС
мм
2120
2390
Distance Between Foundation Bolts
F×B
мм
980
1075
L×R
мм
690
760
Мотор
Сила
Kw
3
5.5
Weight（Approximate)
Кг
2450
3550
Press Pressure
МПа
0.5
0.5
0.5
0.5

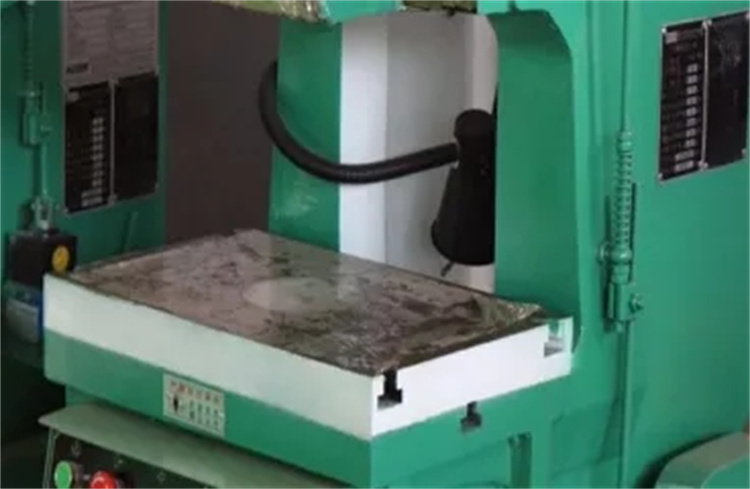

Machine Details

Standard accessories:                                                                                  Optional accessories:
1) Wet clutch                                                                                                      1) Dry clutch
2) Hydraulic overload protecting pump                                                      2) Pneumatic die cushion apparatus
3) Auto lubrication system                                                                             3) Light curtain
4) Manual lubrication system                                                                       4) Die quick change device
5) Hydraulic overload protecting pump                                                      5) Foot pedal
6) Joint for miss-feeding                                                                                6) Automatic feeding the output shaft
7) Touch screen                                                                                                7) Speed motor, frequency control
8) Electronic crankshaft angle indicator
9) Cam controller
10) Die height adjusted motor (JH21-100~400)
11) PLC: Programmable logical controller
12) Knock out device
13) Air source quick connector
14)Absorbing pads
15) Working lamp
16) Air blowing
17) Second degree drop
18) Preset counter
